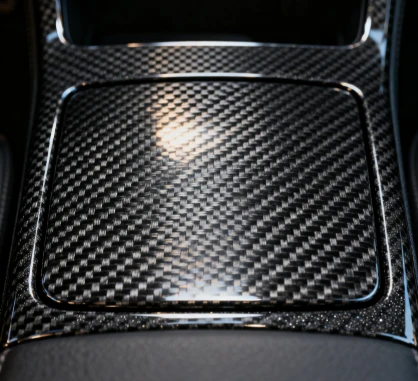

Centrálny panel konzoly pre automobilový priemysel z uhlíkových vlákien

I. Štrukturálne vlastnosti

1. Štruktúra hornej a dolnej formy: Vo všeobecnosti sa skladá z hornej formy a spodnej formy. Horná forma je vybavená vákuovými sacími otvormi a otvormi na vstrekovanie živice, zatiaľ čo spodná forma má prepadové kanály a kanály na akumuláciu materiálu. Vonkajšia strana akumulačného kanála je vybavená drážkou na inštaláciu tesniaceho pásu. Horné a spodné formy sú umiestnené a upevnené polohovacími čapmi a upevňovacími skrutkami, čím je zaistená vzduchotesnosť dutiny formy.

2. Vnútorná laminácia: Určitá hrúbka predlisku z uhlíkových vlákien je položená na vnútorné strany hornej a dolnej formy a fixovaná gélovým povlakom, aby sa zvýšila pevnosť a trvanlivosť formy.

II. Výrobný proces

1. Proces lisovania: Materiály predimpregnované uhlíkovými vláknami- sa umiestnia do formy a požadovaný tvar sa vytvorí pôsobením tlaku a teploty. Tento proces je vhodný na výrobu panelov stredovej konzoly s relatívne jednoduchými tvarmi a kompaktnou štruktúrou.

2. Proces vákuovej infúzie: Podobne ako pri procese RTM sa najprv z formy odsaje vzduch, aby sa vytvorilo vákuové prostredie, a potom sa pripravená živica vstrekuje do formy s uhlíkovými vláknami cez vstrekovaciu trubicu. Tento proces je flexibilný a môže dosiahnuť lepšie výsledky lisovania panelov stredovej konzoly so zložitými tvarmi.

3. Proces autoklávu: Pri vysokej teplote a vysokom tlaku sa materiál z uhlíkových vlákien vytvrdzuje v špecifickej forme. Tento proces sa často používa na výrobu panelov stredovej konzoly s extrémne vysokými požiadavkami na výkon.

III. Dizajnové body:

1. Dizajn a modelovanie: Využite CAD softvér na precízny dizajn. Na základe tvaru, veľkosti a požiadaviek na výrobný proces centrálneho ovládacieho panela určite štruktúru a veľkosť formy. Súčasne použite softvér CAE na simulačnú analýzu na optimalizáciu parametrov návrhu.

2. Výroba materských foriem: Vo všeobecnosti sú materské formy vyrobené z dreva alebo kovu ako základ pre formovanie foriem z uhlíkových vlákien. Povrch materskej formy musí byť ošetrený tak, aby bol hladký a rovný, a potiahnutý voskom na uvoľnenie formy, aby sa uľahčilo následné vyberanie z formy.

3. Príprava materiálu: Pripravte tkaninu z uhlíkových vlákien, epoxidovú živicu, prostriedok na uvoľnenie formy atď. Tkanina z uhlíkových vlákien poskytuje štrukturálne vystuženie, epoxidová živica sa používa na spojenie vrstiev uhlíkových vlákien a prostriedok na uvoľnenie formy zabraňuje priľnutiu formy na vytvorený centrálny ovládací panel.

4. Laminovanie a vytvrdzovanie: Po narezaní tkaniny z uhlíkových vlákien ju položte vrstvu po vrstve na materskú formu a rovnomerne naneste epoxidovú živicu. Potom pomocou technológie lisovania vákuových vreciek alebo procesu autoklávu vytvrdzujte živicu pri vysokej teplote a vysokom tlaku, aby sa vytvorila forma z uhlíkových vlákien.

5. Následné-spracovanie: Po vytvrdnutí formy vykonajte brúsenie, leštenie a iné jemné spracovanie, aby ste zlepšili hladkosť povrchu formy. Zároveň skontrolujte rozmerovú presnosť a kvalitu povrchu formy, aby ste sa uistili, že spĺňa výrobné požiadavky.

IV. Výhody

1. Vysoká presnosť: Vysoká tuhosť uhlíkových vlákien zaisťuje rozmerovú presnosť a konzistenciu produktu formy, čo umožňuje výrobu centrálnych ovládacích panelov, ktoré spĺňajú prísne rozmerové požiadavky.

2. Dobrá tepelná stabilita: Vydrží vysoko-tepelné procesy vytvrdzovania a zostane stabilný pri rôznych teplotách, čím sa zabezpečí, že sa centrálny ovládací panel nedeformuje v dôsledku zmien teploty počas procesu tvarovania.

3. Ľahké a odolné: V porovnaní s tradičnými formami sú formy z uhlíkových vlákien ľahké a ľahko sa ovládajú. Majú tiež dobrú odolnosť proti korózii a opotrebeniu s dlhou životnosťou.
