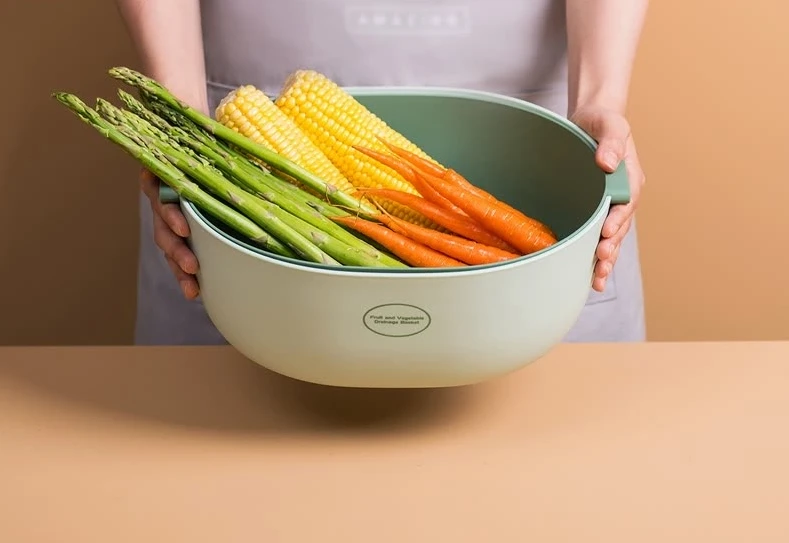

Vstrekovacia forma na umývanie rastlinných umývaní povodia

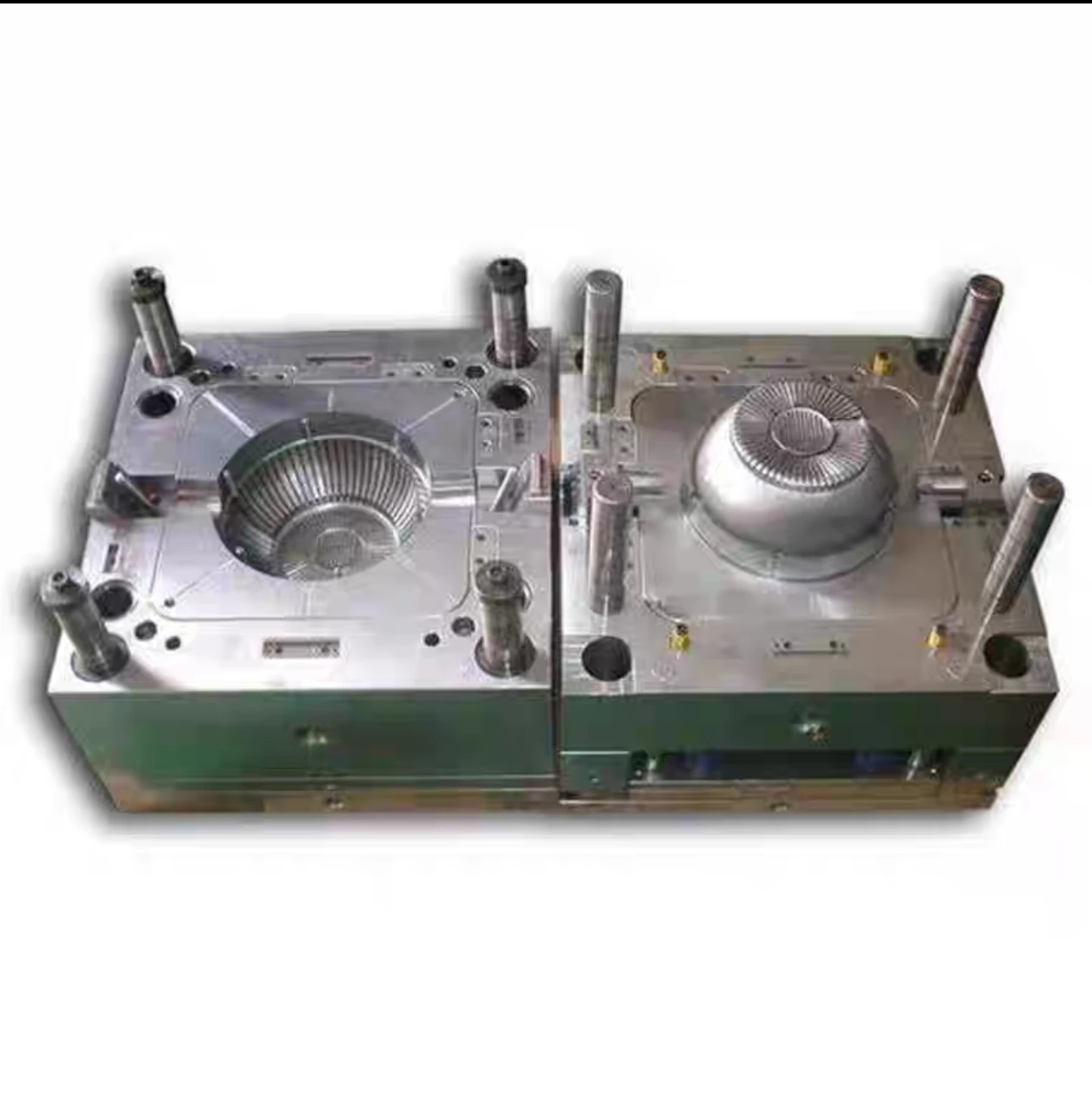

Vstrekovacie formy pre plastové povodia pre umývanie rastlín sú typicky z dvoch - doštičiek alebo troch - štruktúrou dosky (vybrané na základe typu brány), so základnými komponentmi vrátane:



1. Dutina a jadro



• Dutina (ženská pleseň): Tvaruje vonkajší povrch povodia umývania zeleniny. Vyžaduje presné obrábanie podľa návrhu produktu, s drsnosťou povrchu RA0,8-0,1 μm (na zabezpečenie toho, aby plastová časť mala hladký, bezchybný povrch).

• Jadro (mužská pleseň): Tvaruje vnútorný povrch povodia. Musí zodpovedať detailom, ako sú drenážne svahy a hrúbka ráfika. Komplexné štruktúry (napr. Porty pretečenia, zosilnenie rebier) sa dosahujú prostredníctvom výčnelkov alebo drážok v jadre.





2. Systém hradlovania

• Hlavný bežec a sub - bežci: Sprievodca roztaveným plastom z dýzy vstrekovania do dutiny. Vyžadujú primeraný kríž - oblasť a dĺžku, aby sa minimalizovala strata tlaku.

• Brány: Bežné typy sú bočné brány alebo podmorské brány (aby sa zabránilo ponechaniu značiek na viditeľnom povrchu produktu). Poloha brány je zvyčajne v ne - viditeľná oblasť ráfika povodia, aby sa zabezpečila rovnomerná plastická náplň.



3. Chladiaci systém

• Zložené z chladiacich kanálov distribuovaných v dutine a jadre, usporiadaných v špirálovom alebo prstencovom vzorke (aby sa zmestili zakrivený povrch povodia). To zaisťuje rýchle a rovnomerné chladenie plastickej časti, čím sa znižuje deformácia.

• Priemer kanála je zvyčajne 8-12 mm, s teplotným rozdielom medzi vstupnou a výstupnou vodou regulovanou v 5 stupňoch. Čas chladenia predstavuje 60%-70% injekčného cyklu, ktorý priamo ovplyvňuje účinnosť výroby.



4. Ejekčný systém

• Zahŕňa ejektorové kolíky, ejektorové platne alebo dosky striptérov. Kvôli hĺbke povodia (zvyčajne 15-30 cm) sa vyžaduje dostatočný počet ejektorových kolíkov (rovnomerne rozložených na okraji a spodku), aby sa zabránilo deformácii počas vyhadzovania.

• Niektoré formy sú vybavené vodiacimi stĺpmi, puzdrami a lokalizačnými kolíkmi, aby sa zabezpečilo stabilné vyhadzovanie a zabránili nesprávne zarovnanie medzi jadrom a dutinou.



5. Odvzdušňovací systém

• Odvzdušňovacie drážky (0,02 - 0,05 mm hlboké, 5-10 mm široké) sú nastavené na povrchu dutiny alebo na povrchu plesní na vylúčenie vzduchu z dutiny počas vstrekovania, čím sa vyhýbajú defektom, ako sú bubliny alebo nedostatok materiálu v plastovej časti.



1. Výber materiálu

• Pre dutinu a jadro sa uprednostňuje pred - kalená plastová plastická oceľ (napr. 718h, NAK80) s tvrdosťou HRC30 - 45, vyvažovacia machináovateľnosť a odolnosť proti opotrebeniu. V prípade plastov s korozívnymi prísadami (napr. PVC) sa používa korózia rezistentná na plesňu (napr. S136, po leštení zrkadla).

• Pomocné komponenty, ako sú šablóny a vodiace stĺpy, môžu na zníženie nákladov použiť uhlíkovú oceľ S50C.



2. Štrukturálna optimalizácia

• Uniformita hrúbky steny: Uistite sa, že rozdiel hrúbky steny v povodí nepresahuje 10% (zvyčajne 2-3 mm), aby sa zabránilo zmršťovaniu alebo deformácii spôsobenej nerovnomerným rýchlostiam chladenia.

• Prechody filetov: Nastavte filé R1-R3MM v rohoch povodia, aby sa znížila koncentrácia napätia, uľahčovala prietok plastov a zjednodušila obrábanie plesní.

• Posilňujúci dizajn rebier: Pridajte 5-10 mm vysoký a 1 až 2 mm hrubé zosilniace rebrá na vonkajšej strane povodia, aby ste zvýšili pevnosť. Zodpovedajúce drážky sú navrhnuté vo forme, s pozornosťou na uhol spojenia medzi rebrámi a stenami (vyhýbajú sa ostrým uhlom).



3. Zodpovedajúce parametre vstrekovania

• Návrh foriem sa musí zhodovať s parametrami vstrekovacieho stroja, vrátane upínacej sily (vypočítané na základe počtu dutín a premietanej oblasti; single - formy dutiny zvyčajne vyžadujú 100-300 ton), objem strely a otvorový zdvih formy.







1. Vysoká presnosť: Dimenzionálna tolerancia dutiny musí byť regulovaná v rámci ± 0,05 mm, aby sa zabezpečila zostava povodia (napr. Prispôsobenie sa doskou) a konzistentnosť.



2. Odolnosť proti opotrebeniu: Aby sa vydržal dlhé - erózia pojmu roztaveným plastickým a plesňovým otváracím/upínavým trením, povrch podlieha nitridingu (tvrdosť väčšia alebo rovná alebo rovná HV800) alebo chrómovaným pokovovaním (0,03-0,05 mm), aby sa predĺžila životnosť (typicky ako 300 000 produkčných cyklov).



3. Silná stabilita: Systémy chladenia a vyhadzovania musia byť spoľahlivé, aby sa predišlo šrotu plastovej časti v dôsledku kolísania teploty alebo nevyváženého vyhadzovania.







1. Denné čistenie: Po každej výrobnej jazde čisté plastové zvyšky z dutiny a jadrových povrchov, aby sa zabránilo škrabancom.

2.Rubrizácia: Pravidelne aplikujte vysoký - teplotný mazajúci olej na pohyblivé časti (napr. Vodiace stĺpy, puzdrá, špendlíky vyhadzovača), aby sa zabránilo opotrebovaniu a zaseknutiu.

3. Pravidelná kontrola: Po každých 100 000 výrobných cykloch skontrolujte rozmery dutiny, hladkosť chladiaceho kanála a blokády ventilácie a okamžite opravte opotrebované diely.



Návrh vstrekovacích foriem pre plastové povodia umývania rastlín musí vyvážiť vzhľad produktu, štrukturálnu pevnosť a účinnosť výroby. Medzi kľúčové faktory patrí primeraná štruktúra dutiny, efektívny chladiaci systém a spoľahlivý ejekčný mechanizmus. Výber vysokej - Kvalitná plesňová oceľ a udržiavanie správnej každodennej starostlivosti môže výrazne zlepšiť trvanlivosť plesní a rýchlosti kvalifikácie plastov, vďaka čomu je vhodná na hromadnú výrobu povodí vyrobených z PP, PE, PVC a ďalších materiálov.
