Aké sú normy kontroly foriem na časti vozidiel?

Ako dodávateľ foriem na diely vozidiel chápem zásadný význam kontrolných noriem pri zabezpečovaní kvality a výkonu našich produktov. V automobilovom priemysle, kde sa nedá vyjednávať o presnosti a spoľahlivosti, je dodržiavanie prísnych kontrolných noriem pre formy automobilových dielov nevyhnutné. Tento blogový príspevok sa ponorí do kľúčových kontrolných noriem pre formy dielov vozidiel, ktoré v našej spoločnosti dodržiavame.

1. Presnosť rozmerov

Jedným z hlavných kritérií kontroly foriem na diely vozidiel je rozmerová presnosť. Rozmery formy priamo ovplyvňujú konečný tvar a veľkosť vyrobených dielov vozidla. Aj malá odchýlka v rozmeroch formy môže viesť k tomu, že diely počas montáže nebudú správne sedieť, čo má za následok oneskorenie výroby a potenciálne bezpečnostné riziká.

Na kontrolu rozmerovej presnosti našich foriem používame pokročilé meracie nástroje, ako sú súradnicové meracie stroje (CMM). Tieto stroje dokážu presne zmerať dĺžku, šírku, výšku a ďalšie kritické rozmery formy s presnosťou až niekoľkých mikrometrov. Napríklad pri výrobe aForma prednej masky auta, zabezpečíme, aby všetky otvory, drážky a obrysy boli v rámci špecifikovaného rozsahu tolerancie. Tolerancia rozmerovej presnosti zvyčajne závisí od špecifických požiadaviek dielu vozidla. Pre vysoko presné diely môže byť tolerancia až ±0,05 mm, zatiaľ čo pre menej kritické diely môže byť okolo ±0,1 mm.

2. Povrchová úprava

Povrchová úprava formy dielov vozidla je ďalším rozhodujúcim faktorom. Hladká a jednotná povrchová úprava nielen zlepšuje estetický vzhľad vyrábaných dielov, ale ovplyvňuje aj ich funkčnosť. Drsné povrchy môžu spôsobiť trenie, opotrebovanie a roztrhnutie dielov počas výroby a môžu tiež viesť k defektom, ako sú škrabance a otrepy na konečných produktoch.

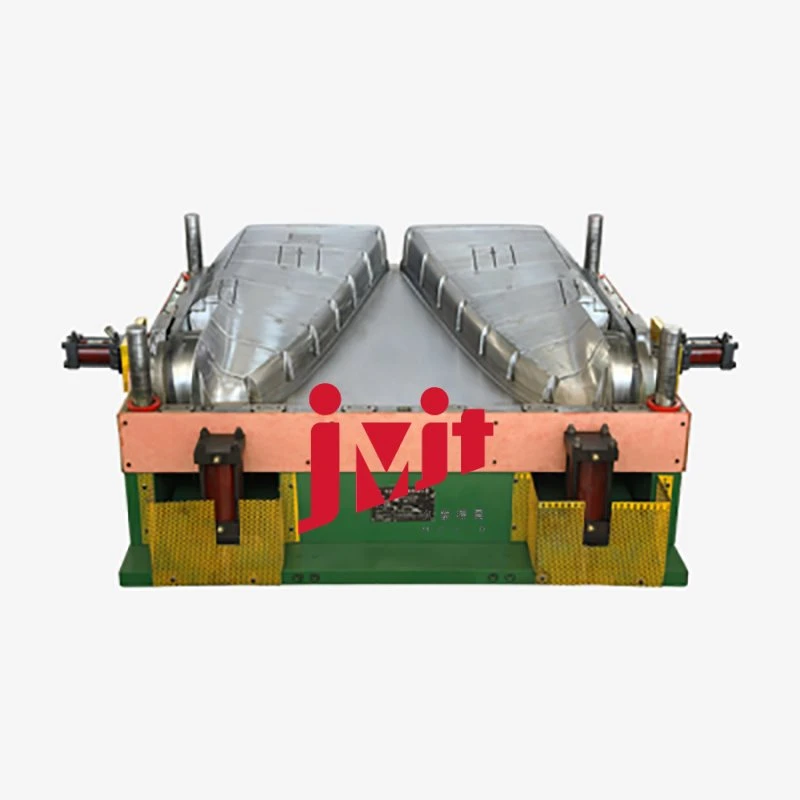

Vykonávame vizuálne kontroly a používame prístroje na meranie drsnosti povrchu na vyhodnotenie povrchovej úpravy našich foriem. Drsnosť povrchu sa zvyčajne meria v Ra (aritmetická stredná odchýlka profilu povrchu). Pre väčšinu foriem dielov vozidiel by mala byť hodnota Ra v rozmedzí 0,4 - 1,6 μm. Napríklad v prípade aForma na nárazníky auta SMC, hladká povrchová úprava je nevyhnutná pre kvalitný vzhľad nárazníka a dobrú priľnavosť laku.

3. Kvalita materiálu

Najdôležitejšia je kvalita materiálov použitých na výrobu formy dielov vozidla. Materiál formy musí mať dostatočnú pevnosť, tvrdosť a odolnosť proti opotrebeniu, aby odolal vysokému tlaku a teplote počas procesu vstrekovania alebo lisovania.

Naše materiály odoberáme od spoľahlivých dodávateľov a vykonávame prísne materiálové kontroly. Chemický rozbor sa vykonáva tak, aby materiálové zloženie spĺňalo požadované normy. Napríklad pri oceľových formách kontrolujeme obsah prvkov ako uhlík, chróm, nikel, molybdén. Vykonávajú sa aj skúšky mechanických vlastností vrátane skúšok pevnosti v ťahu, tvrdosti a rázovej húževnatosti. Tvrdosť materiálu formy sa zvyčajne meria pomocou testera tvrdosti a požadovaná hodnota tvrdosti závisí od typu formy a výrobného procesu. Napríklad vo veľkoobjemovej výrobnej forme môže byť potrebný tvrdší materiál s tvrdosťou podľa Rockwella okolo 50 - 55 HRC.

4. Štrukturálna integrita

Konštrukčná integrita formy dielov vozidla je nevyhnutná pre jej dlhodobý výkon. Forma so slabou štruktúrou môže počas výrobného procesu prasknúť alebo sa zdeformovať, čo vedie k poruchám výroby a nákladným opravám.

Na zistenie akýchkoľvek vnútorných defektov v štruktúre formy používame nedeštruktívne testovacie metódy, ako je ultrazvukové testovanie a testovanie magnetickými časticami. Tieto metódy dokážu identifikovať praskliny, dutiny a iné chyby, ktoré nemusia byť viditeľné voľným okom. Okrem toho vykonávame aj analýzu konečných prvkov (FEA) počas fázy návrhu na simuláciu rozloženia napätia vo forme za rôznych prevádzkových podmienok. To nám pomáha optimalizovať štruktúru formy a zabezpečiť jej štrukturálnu integritu. Napríklad pri navrhovaní aForma na kapotáž auta SMC, FEA možno použiť na určenie optimálnej hrúbky stien formy a umiestnenia výstužných rebier.

5. Funkčné testovanie

Funkčné testovanie je dôležitou súčasťou procesu kontroly foriem dielov vozidiel. To zahŕňa testovanie formy v reálnom výrobnom prostredí, aby sa zabezpečilo, že dokáže konzistentne vyrábať vysokokvalitné diely.

Vykonávame skúšobné prevádzky na našich vstrekovacích alebo lisovacích strojoch s použitím formy. Počas skúšobných chodov monitorujeme rôzne parametre, ako je vstrekovací tlak, teplota a čas cyklu. Vyrábané diely tiež kontrolujeme, či nemajú chyby, ako sú záblesky, deformácie a krátke výstrely. Ak sa počas funkčného testovania zistia nejaké problémy, vykonáme potrebné úpravy formy alebo výrobného procesu. Napríklad, ak diely nadmerne blikajú, možno budeme musieť upraviť upínaciu silu alebo deliacu čiaru formy.

6. Výkon uvoľňovania formy

Dobrý výkon pri odstraňovaní foriem je rozhodujúci pre efektívnu výrobu dielov vozidiel. Forma, ktorá neuvoľňuje diely ľahko, môže spôsobiť poškodenie dielov počas vyhadzovania a môže tiež viesť k oneskoreniu výroby.

Výkon pri uvoľnení formy hodnotíme meraním vysúvacej sily potrebnej na vybratie dielu z formy. To je možné vykonať pomocou snímača sily pripojeného k vyhadzovaciemu mechanizmu. Vyhadzovacia sila by mala byť v primeranom rozsahu a na zlepšenie uvoľňovania používame aj prostriedky na uvoľnenie formy. Použitie separačných prostriedkov by však malo byť starostlivo kontrolované, aby sa predišlo akémukoľvek negatívnemu vplyvu na kvalitu povrchu dielov.

7. Účinnosť chladiaceho systému

Pri procesoch vstrekovania a lisovania je účinný chladiaci systém nevyhnutný na kontrolu teploty formy a zabezpečenie kvality vyrábaných dielov. Zle navrhnutý alebo neefektívny chladiaci systém môže viesť k nerovnomernému chladeniu, čo môže spôsobiť skrútenie, zmrštenie a iné chyby dielov.

Používame termovízne kamery na sledovanie rozloženia teploty vo forme počas výrobného procesu. Chladiace kanály vo forme by mali byť navrhnuté tak, aby mohli poskytovať rovnomerné chladenie. Prietok chladiacej kvapaliny a teplota sú tiež starostlivo kontrolované. Napríklad vo veľkej forme na diely vozidiel môže byť potrebné upraviť prietok chladiacej kvapaliny podľa veľkosti a zložitosti formy, aby sa zabezpečilo účinné chladenie.

8. Montáž a montáž

Montáž a lícovanie rôznych komponentov formy dielov vozidla sú tiež dôležité. Všetky komponenty by mali do seba presne zapadať, aby sa zabezpečilo správne fungovanie formy.

Vykonávame montážne kontroly, aby sme skontrolovali zarovnanie a lícovanie komponentov formy. Akékoľvek nesprávne zarovnanie alebo uvoľnená montáž môže spôsobiť problémy počas výrobného procesu, ako je tvorba zábleskov a nekonzistentná kvalita dielov. Používame presné meracie nástroje, aby sme zabezpečili, že spojovacie plochy komponentov sú v rámci špecifikovaného rozsahu tolerancie.

Záverom možno povedať, že kontrolné normy pre formy dielov vozidiel sú komplexné a pokrývajú rôzne aspekty, od rozmerovej presnosti a povrchovej úpravy až po kvalitu materiálu a funkčný výkon. Dodržiavaním týchto prísnych kontrolných noriem môžeme zabezpečiť, aby naše formy na diely automobilov spĺňali vysoké kvalitatívne požiadavky automobilového priemyslu.

Ak máte záujem o vysokokvalitné formy na diely pre vozidlá, pozývame vás, aby ste nás kontaktovali kvôli obstaraniu a ďalšej diskusii. Náš tím odborníkov je pripravený poskytnúť vám riešenia na mieru a vynikajúce služby.

Referencie

• "Príručka technológie tvarovania plastov" od Rosato, Rosato a Schut
• "Technológia výroby automobilov" od G. Boothroyda, P. Dewhursta a W. Knighta
